Metodi di controllo del precarico per giunti bullonati sottoposti a carichi dinamici gravosi: controllo della coppia, dell'angolo di coppia o del punto di snervamento?
Quando si progettano giunti critici in macchinari pesanti, telai automobilistici o strutture aerospaziali, la scelta del metodo di controllo del precarico determina direttamente la resistenza dell'assieme alla fatica, all'autoallentamento e all'integrità della tenuta della guarnizione. Sotto carichi dinamici severi, caratterizzati da vibrazioni ad alta frequenza, shock da impatto e sollecitazioni alternate, la domanda fondamentale non è "quale metodo è il più semplice", ma "quale metodo fornisce la forza di serraggio più affidabile con la dispersione più bassa".
1. Principio fondamentale e confronto tecnico
Ciascun metodo ha una base fisica e un output di dati distinti. La tabella seguente fornisce un confronto fianco a fianco dei loro parametri tecnici.
| Parametro | Metodo di controllo della coppia | Metodo di controllo coppia-angolo | Metodo di controllo del punto di snervamento |
|---|---|---|---|
| Variabile di controllo | Coppia applicata (M) | Angolo di rotazione dopo il punto di aderenza (θ) | Gradiente di coppia rispetto all'angolo (dM/dθ) |
| Scatter del precarico (tipico) | ±25% – 35% | ±10% – 15% | ±3% – 8% |
| Influenza dell'attrito | Molto elevato (influenza l'80‑90% della coppia) | Moderato (l'attrito influisce solo sulla coppia iniziale) | Basso (l'effetto attrito è matematicamente eliminato) |
| Gestione delle interazioni elastiche | Non considerato | Parzialmente compensato | Compensato automaticamente |
| Costo dell'attrezzatura | Basso (chiave dinamometrica semplice) | Medio (chiave o trasduttore con rilevamento dell'angolo) | Alto (servosistema di monitoraggio del gradiente in tempo reale) |
| Tasso di utilizzo dei bulloni | 40% – 60% del limite di snervamento | 70% – 90% del limite di snervamento | 95% – 100% del limite di snervamento (massimizzato) |
| Idoneità al carico dinamico | Basso (un’elevata dispersione rischia un allentamento precoce) | Bene | Eccellente |
| Riutilizzabilità del dispositivo di fissaggio | Sì (completamente elastico) | Sì (se inferiore al rendimento) | No (si verifica una deformazione plastica) |
2. Consigli sull'applicazione in caricamento dinamico
- Metodo di coppia: Adatto solo per giunti statici non critici e a bassa sollecitazione o dove la velocità e il costo di assemblaggio sono la priorità assoluta. Da evitare per qualsiasi giunto soggetto a vibrazioni laterali cicliche.
- Metodo Coppia-Angolo: Il cavallo di battaglia del settore per la maggior parte dei bulloni di sospensione e propulsori automobilistici. Offre un compromesso equilibrato tra precisione del precarico e investimento in attrezzature, a condizione che il riferimento di coppia sia ben definito e l'attrito sia moderatamente stabile.
- Controllo del punto di rendimento: Lo standard di riferimento per applicazioni dinamiche ad alto rischio, ad esempio bulloni di biella, cappelli dei cuscinetti principali, giunti di torri di turbine eoliche e connettori di piattaforme offshore. Fornisce la forza di serraggio più elevata e costante, sfruttando appieno la capacità di resistenza del bullone, massimizzando così la durata a fatica.
Per carichi dinamici gravosi con conseguenze critiche per la sicurezza, Controllo del punto di rendimento è la prima scelta indiscussa. Se la spesa in conto capitale è limitata, Controllo dell'angolo di coppia è un compromesso accettabile; tuttavia, è necessario prendere in considerazione misure aggiuntive come frenafiletti adesivi o dadi autobloccanti a coppia prevalente.
3. Guida pratica dal punto di vista della produzione e dell'offerta
Selezionare il metodo di controllo è solo metà dell'opera. L'altra metà risiede nella costanza della qualità degli elementi di fissaggio: la dispersione nell'attrito della filettatura, nell'attrito del cuscinetto della testa e nelle tolleranze dimensionali amplifica direttamente la dispersione del precarico, indipendentemente dal metodo utilizzato. È qui che diventa indispensabile un partner affidabile nella catena di fornitura.

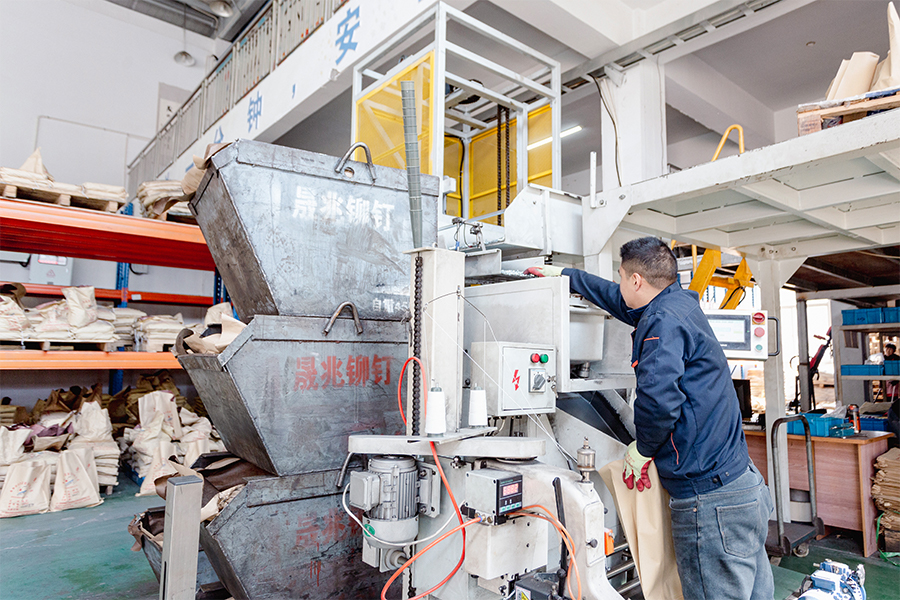

Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) è un'impresa a conduzione familiare sotto SEA Monies Metal Co., Ltd., che eredita 20 anni di esperienza familiare e patrimonio di qualità nella produzione di metalli. Facendo affidamento sulla forte capacità produttiva e sui vantaggi della catena di fornitura di Shengzhao Metal, siamo specializzati nella ricerca e sviluppo, nella produzione e nelle vendite globali di prodotti in metallo di alta qualità. Aderendo alla ricerca della precisione, all'atteggiamento lavorativo rigoroso e all'impegno a lungo termine della famiglia, forniamo prodotti e servizi stabili e affidabili a clienti in tutto il mondo.
Sfruttando le solide capacità di ricerca e sviluppo e di produzione della fabbrica, siamo specializzati in prodotti ad alta resistenza Elementi di fissaggio meccanici e hardware e varie parti personalizzate non standard. La nostra gamma di prodotti copre materiali tra cui acciaio inossidabile, acciaio legato, lega di alluminio, rame e leghe speciali, utilizzando processi come ricalcatura a freddo, forgiatura a caldo e lavorazione CNC. I nostri prodotti vengono esportati in oltre 25 paesi, servendo più di 200 clienti.
Chance & Union si impegna a connettere perfettamente il "Prodotto in Cina" con il mercato internazionale, fornendo ai clienti globali soluzioni di fissaggio complete, dalla ricerca e sviluppo alla produzione di massa attraverso tecnologia professionale e qualità eccezionale.
4. Domande frequenti (FAQ)
- D1: È possibile applicare il controllo del punto di snervamento ai bulloni riutilizzati negli scenari di manutenzione?
R: No. Poiché il controllo del punto di snervamento deforma plasticamente il bullone, non può essere riutilizzato. Per la manutenzione sotto carichi dinamici, utilizzare sempre bulloni nuovi. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) fornisce elementi di fissaggio ad alta resistenza con completa tracciabilità del materiale, garantendo che ogni nuovo bullone soddisfi le esatte specifiche di resa richieste per questo metodo di controllo. - D2: In che modo i rivestimenti superficiali influiscono sulla scelta tra controllo coppia-angolo e punto di snervamento?
R: I rivestimenti (ad esempio Dacromet, scaglie di zinco o fosfato) alterano il coefficiente di attrito, che influenza direttamente il riferimento di coppia aderente nel controllo Coppia-Angolo. Per il controllo del punto di snervamento, il gradiente (dM/dθ) è meno influenzato, quindi è più robusto. Basato su 20 anni di tradizione manifatturiera, Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) consiglia rivestimenti stabilizzati per attrito, come il nostro rivestimento superiore lubrificato brevettato, per ridurre al minimo la dispersione indipendentemente dal metodo scelto. - D3: Qual è la dimensione minima del lotto per gli elementi di fissaggio personalizzati non standard destinati ad applicazioni altamente dinamiche?
R: Per i giunti dinamici critici, la geometria specifica del progetto e le qualità dei materiali spesso richiedono attrezzature personalizzate. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) supporta la prototipazione a basso volume (MOQ 500‑1.000 pezzi) attraverso le nostre officine di stampaggio a freddo e CNC, nonché la produzione di massa fino a milioni di pezzi, il tutto supportato da test meccanici completi (trazione, durezza e fatica) per convalidare la strategia di controllo del precarico selezionata.
Requisiti di resistenza equivalente alla vaiolatura (PREN) per elementi di fissaggio in acciaio inossidabile marino: 316L, 2205 e 254SMO in zone di spruzzi e immersione completa
Raggiungere 20 anni di servizio esente da manutenzione per le connessioni bullonate marine richiede una conoscenza approfondita dei meccanismi di corrosione localizzata. Il Pitting Resistance Equivalent Number (PREN) funge da metrica standard del settore per classificare i gradi di acciaio inossidabile in base alla loro composizione chimica, con valori PREN più elevati direttamente correlati alla migliore resistenza alla vaiolatura e alla corrosione interstiziale in ambienti ricchi di cloruro. La formula standard utilizzata dall'industria e dagli organismi di normalizzazione è:
PREN = %Cr 3,3 × %Mo 16 × %N
In questo quadro, i tre principali materiali candidati per gli elementi di fissaggio marini hanno gamme PREN chiaramente differenziate.
1. Valori PREN specifici del materiale e raccomandazioni sulla zona
La tabella seguente presenta le gamme PREN per l'acciaio inossidabile super austenitico 316L, 2205 duplex e 254SMO, insieme alle loro tipiche prestazioni di corrosione in zone marine con spruzzi e immersione totale.
| Grado di acciaio inossidabile | Gamma PREN (tipica) | Valore PREN di riferimento | Zona Splash (altamente aerata, ricca di cloruri) | Zona Full Immersion (acqua di mare) |
|---|---|---|---|---|
| 316L (austenitico) | 23.1 – 28.5 | ~26,3 – 29,5 | Non raccomandato (rischio di vaiolatura e SCC) | Uso limitato (richiede protezione catodica) |
| 2205 (fronte-retro) | 30,8 – 38,1 | ~34,3 – 35,0 | Adatto con cautela (soglia PREN < 40) | Bene, but below 20-year immunity threshold |
| 254SMO (Super Austenitico) | 42.2 – 47.6 | ≥42,0 | Eccellente – Recommended | Eccezionale – Consigliato |
Fonti dei dati: gamme PREN della British Stainless Steel Association; valori di riferimento da studi sulla corrosione.
2. Soglia PREN per 20 anni di servizio esente da manutenzione
Il consenso del settore, supportato dalla ricerca sulla corrosione, stabilisce che gli acciai inossidabili con un valore PREN superiore a 40 sono considerati gradi “super” austenitici o “super” duplex, in grado di resistere ad ambienti aggressivi contenenti cloruri. Per l'immersione totale in acqua di mare, un PREN > 38 viene spesso citato come requisito minimo per fornire un'adeguata resistenza alla vaiolatura.
- 316L (PREN ~26-29): Scende nettamente sotto la soglia dei 40. Sebbene il 316L sia spesso commercializzato come "grado marino", le sue prestazioni sono limitate alle atmosfere costiere più miti. Nelle zone soggette a schizzi con cicli umido-asciutto o in acqua di mare stagnante, è soggetto a vaiolatura e tensocorrosione (SCC), rendendo irrealistico un servizio di 20 anni senza manutenzione.
- 2205 Duplex (PREN ~34): Pur offrendo robustezza e resistenza alla corrosione superiori rispetto al 316L, il PREN del 2205 rimane inferiore a 40. Può funzionare adeguatamente in alcune applicazioni con acqua di mare, ma il suo valore PREN suggerisce che non garantisce la soglia di immunità di 20 anni prevista per i gradi super-austenitici.
- 254SMO (PREN ≥42): Con un PREN superiore a 42, 254SMO è specificamente progettato per ambienti estremi. La ricerca ha dimostrato un'eccezionale resistenza sia nelle zone di spruzzi che di immersione, mostrando un attacco trascurabile o non visibile laddove altri gradi subiscono una grave corrosione localizzata. Questo livello PREN è la base per ottenere 20 anni di servizio esente da manutenzione nelle applicazioni marine.
3. Guida pratica dal punto di vista della produzione e dell'offerta
Sebbene il PREN sia un criterio di selezione fondamentale, il raggiungimento di una durata di servizio di 20 anni dipende anche dalla qualità costante dei materiali, dalla produzione precisa e dalla corretta installazione. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) è un'impresa a conduzione familiare sotto SEA Monies Metal Co., Ltd., che eredita 20 anni di esperienza familiare e patrimonio di qualità nella produzione di metalli. Facendo affidamento sulla forte capacità produttiva e sui vantaggi della catena di fornitura di Shengzhao Metal, siamo specializzati nella ricerca e sviluppo, nella produzione e nelle vendite globali di prodotti in metallo di alta qualità. Aderendo alla ricerca della precisione, all'atteggiamento lavorativo rigoroso e all'impegno a lungo termine della famiglia, forniamo prodotti e servizi stabili e affidabili a clienti in tutto il mondo.
Sfruttando le solide capacità di ricerca e sviluppo e di produzione della fabbrica, siamo specializzati in prodotti ad alta resistenza Bullone e dado in acciaio inossidabile marino e varie parti personalizzate non standard. La nostra gamma di prodotti copre materiali tra cui acciaio inossidabile, acciaio legato, lega di alluminio, rame e leghe speciali, utilizzando processi come ricalcatura a freddo, forgiatura a caldo e lavorazione CNC. I nostri prodotti vengono esportati in oltre 25 paesi, servendo più di 200 clienti.
Chance & Union si impegna a connettere perfettamente il "Prodotto in Cina" con il mercato internazionale, fornendo ai clienti globali soluzioni di fissaggio complete, dalla ricerca e sviluppo alla produzione di massa attraverso tecnologia professionale e qualità eccezionale. Per progetti marini critici che richiedono prestazioni esenti da manutenzione per 20 anni, consigliamo i dispositivi di fissaggio 254SMO con PREN verificato ≥42.
4. Domande frequenti (FAQ)
- D1: È possibile utilizzare i dispositivi di fissaggio duplex 2205 nella zona di spruzzi se il PREN è inferiore a 40?
R: Sebbene il 2205 offra prestazioni migliori rispetto al 316L, il suo intervallo PREN (30,8-38,1) è generalmente inferiore alla soglia 40 consigliata per le qualità "super". Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) consiglia che per 20 anni di servizio esente da manutenzione in applicazioni splash zone, dovrebbero essere specificati materiali con PREN ≥40, come 254SMO. - D2: Qual è il compromesso tra costi e prestazioni tra 316L e 254SMO per i dispositivi di fissaggio marini?
R: Il 316L è il più economico ma ha il PREN più basso e non è adatto all'esposizione marina a lungo termine. 254SMO è più costoso ma offre la resistenza alla corrosione richiesta per un servizio di 20 anni. Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) può fornire un'analisi dei costi totali del ciclo di vita, considerando i costi di manutenzione, sostituzione e tempi di fermo. - D3: In che modo Chance & Union garantisce i valori PREN dei suoi elementi di fissaggio di tipo marino?
R: Zhejiang Chance & Union Import & Export Co., Ltd. (Chance & Union) garantisce la verifica della composizione chimica attraverso certificati di test di fabbrica (MTC) e ispezioni di terze parti. Per gli elementi di fissaggio 254SMO garantiamo PREN ≥42, conforme alla classificazione super austenitica. La tracciabilità della nostra catena di fornitura garantisce che per ogni lotto venga consegnato il contenuto specificato di Cr, Mo e N.
