Dado con testa flangiata e dado esagonale standard con rondella: quantificazione delle differenze nella distribuzione delle sollecitazioni sul cuscinetto e nella resistenza all'ancoraggio
Con precarico elevato, la scelta tra a dado con testa flangiata inoltre, un dado esagonale standard con rondella piatta influisce in modo significativo sulle prestazioni del giunto. Sebbene entrambe le configurazioni mirano ad aumentare l'area di appoggio e a ridurre lo stress superficiale, i dati sperimentali rivelano differenze sostanziali nel modo in cui distribuiscono la pressione e resistono all'inclusione nel materiale del giunto.
1. Confronto dello stress da contatto: dati quantificati
La seguente tabella presenta i dati sulla sollecitazione da contatto per dadi con testa flangiata, dadi esagonali semplici e dadi esagonali con rondelle, misurati in condizioni di precarico identiche (75% del carico di prova).
| Grado di fissaggio | Dimensioni | Configurazione | Stress da contatto (ksi) | Sollecitazione di contatto (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Testa Flangiata | 36.3 | 250 |
| 10.9 | M16 | Testa Flangiata | 39.9 | 275 |
| 10.9 | M10 | Esagono semplice | 52.2 | 360 |
| 10.9 | M16 | Esagono semplice | 94.3 | 650 |
| 10.9 | M10 | Rondella esagonale | 27.6 | 190 |
| 10.9 | M16 | Rondella esagonale | 33.4 | 230 |
| 12.9 | M10 | Esagono semplice | 63.8 | 440 |
| 12.9 | M22 | Esagono semplice | 131 | 900 |
| 12.9 | M10 | Rondella esagonale | 29 | 200 |
| 12.9 | M22 | Rondella esagonale | 50.8 | 350 |
Fonte dati: misurazioni delle sollecitazioni da contatto da studi di progettazione di giunti bullonati.
Per un dispositivo di fissaggio M16 di grado 10.9, il dado con testa flangiata produce una sollecitazione di contatto di circa 39,9 ksi, rispetto a 94,3 ksi per un dado esagonale semplice: una riduzione del 57,7%. Il dado esagonale con rondella raggiunge 33,4 ksi, che rappresenta una riduzione del 64,6% rispetto al dado esagonale semplice. Per i dispositivi di fissaggio M22 di grado 12.9 con resistenza più elevata, il dado esagonale semplice genera 131 ksi, mentre la configurazione della rondella lo riduce a 50,8 ksi, una riduzione del 61,2%.
2. Distribuzione delle sollecitazioni sui cuscinetti: la differenza del profilo di pressione
La riduzione massima dello stress derivante dalle rondelle piane, sebbene significativa, non raggiunge il livello previsto basandosi esclusivamente sull'area di contatto. I test su dispositivi di fissaggio da 1/2"-13 all'80% del carico di prova hanno dimostrato che una rondella piatta temprata riduce la pressione di picco di circa il 50%, mentre un dispositivo di fissaggio con testa flangiata fornisce una distribuzione del carico che dipende maggiormente dalla geometria del singolo dispositivo di fissaggio.
Le misurazioni dell'area di contatto utilizzando una pellicola di indicazione della pressione hanno rivelato che l'area di contatto sotto la testa di una flangia può variare essenzialmente dall'intera faccia a una fascia stretta sul diametro esterno della flangia o un anello vicino al foro di passaggio. Questa variazione è dovuta alla conicità della flangia e alla rigidità del corpo della chiocciola. Per i dadi esagonali con rondelle, la rondella piatta standard non raggiunge la riduzione completa della sollecitazione prevista dal suo diametro esterno perché la rondella non è sufficientemente spessa per distribuire uniformemente il carico sul suo diametro esterno. Le rondelle più spesse sono più efficaci nel distribuire i carichi e nel ridurre lo stress sia sulla rondella che sugli elementi del giunto.
3. Resistenza all'ancoraggio: prevenzione della perdita di precarico
L'incasso è il cedimento o la compressione localizzata del materiale del giunto sotto la superficie di appoggio del dado. È una delle cause principali della perdita precoce del precarico dopo il serraggio. Sia il dado con testa flangiata che il dado esagonale con rondella riducono l'incasso diminuendo lo stress da contatto sulla superficie del cuscinetto.

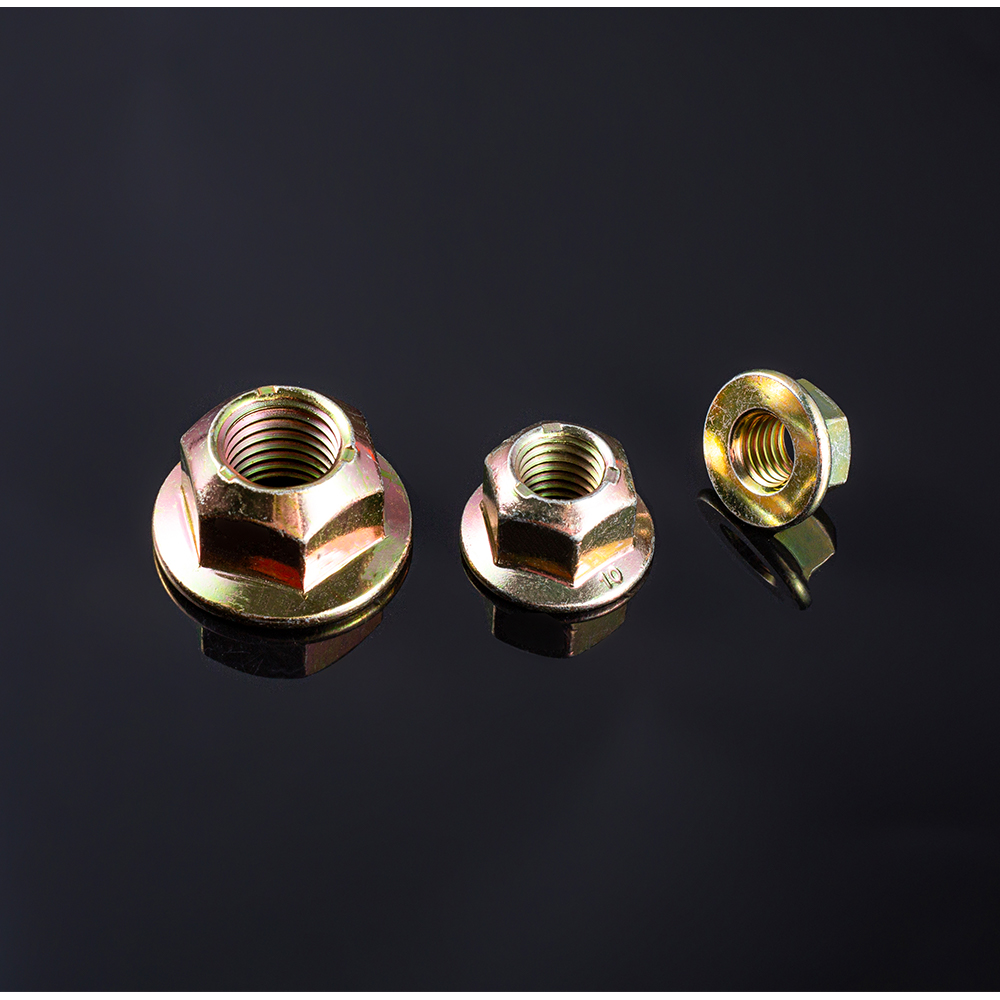

- Dado con testa flangiata: La flangia integrata fornisce un'area di cuscinetto più ampia che distribuisce la pressione su una zona più ampia. Ciò riduce il rischio che il dado si incastri in materiali più morbidi come alluminio, lamiera sottile di acciaio o superfici rivestite. La flangia previene inoltre danni alla superficie e riduce il rischio che il dado passi attraverso il materiale del giunto.
- Dado esagonale con rondella temprata: Una rondella temprata adeguatamente specificata può aumentare il carico sulla guarnizione o sul giunto del 30-50% rispetto all'assenza di rondella, prevenendo l'incasso e distribuendo il carico in modo più uniforme. Compensa le condizioni superficiali irregolari e riduce l'attrito sulla superficie del cuscinetto.
4. Considerazioni aggiuntive sulle prestazioni
- Relazione coppia-tensione: Il raggio dell'area di contatto influenza la coppia richiesta per generare un dato precarico. Quando il contatto avviene sul diametro esterno della flangia, il momento resistente è maggiore e, a parità di coppia di ingresso, viene generata una minore tensione del bullone. I test hanno dimostrato che la differenza tra il contatto del diametro interno e quello esterno può ridurre la tensione del 10-15%.

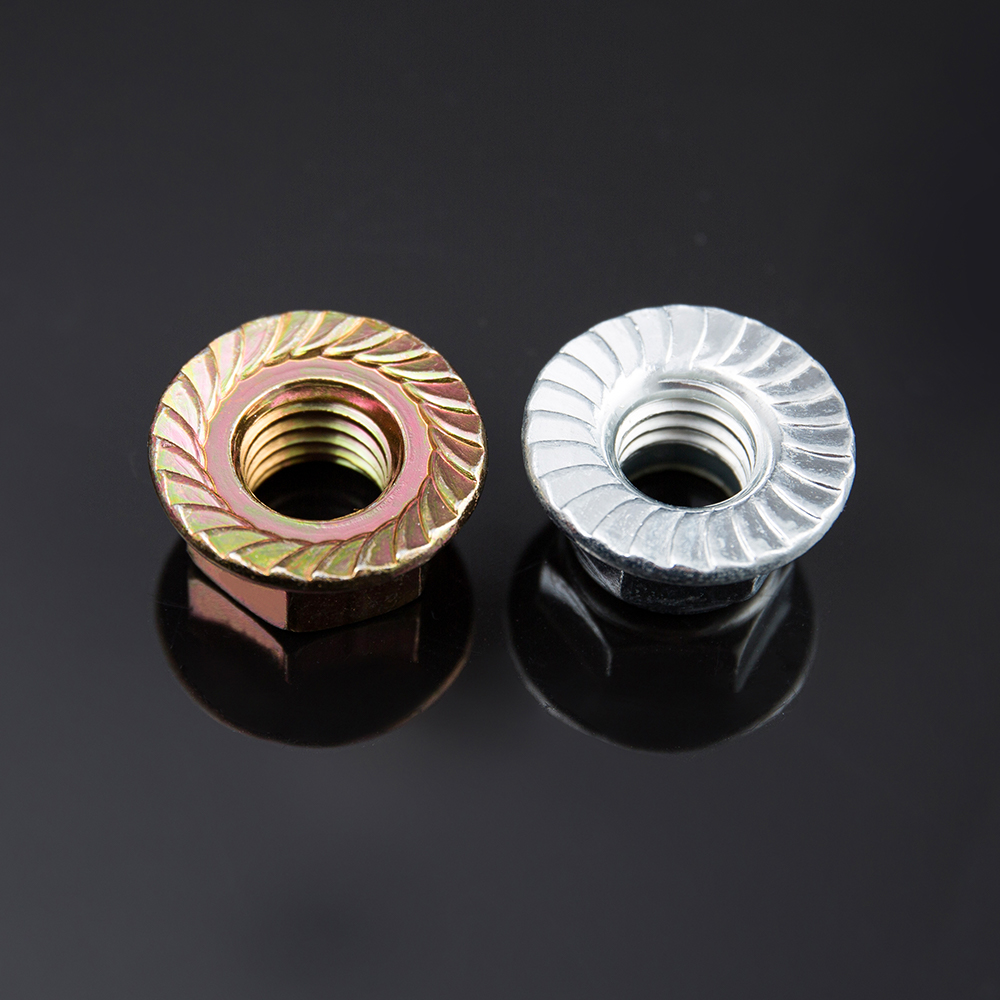

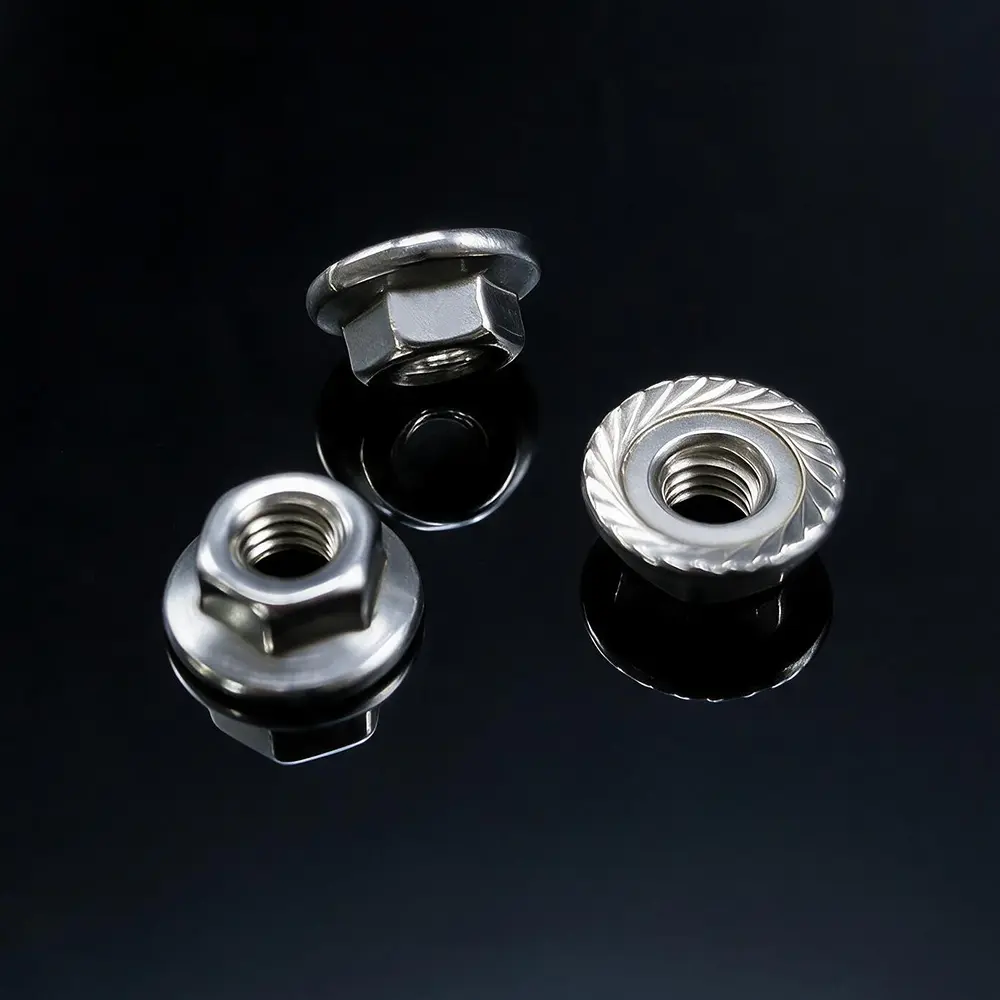

- Prestazioni antivibranti: I dadi flangiati seghettati (spesso chiamati dadi a giro) incorporano denti sulla faccia del cuscinetto che mordono la superficie di accoppiamento, fornendo un'azione di bloccaggio meccanico che resiste all'allentamento in caso di vibrazioni. I dadi flangiati lisci non offrono questo effetto di bloccaggio.
- Danni alla superficie: I dadi flangiati seghettati possono danneggiare le superfici verniciate, anodizzate o morbide. Per applicazioni finite o cosmetiche, sono preferibili dadi flangiati lisci o dadi esagonali standard con rondelle.
5. Prospettiva della produzione e della qualità
La geometria coerente della flangia e le tolleranze di produzione controllate sono essenziali per ottenere i vantaggi della distribuzione del carico dei dadi con testa flangiata. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) è un'impresa a conduzione familiare sotto SEA Monies Metal Co., Ltd., che eredita 20 anni di esperienza familiare e patrimonio di qualità nella produzione di metalli. Facendo affidamento sulla forte capacità produttiva e sui vantaggi della catena di fornitura di Shengzhao Metal, siamo specializzati nella ricerca e sviluppo, nella produzione e nelle vendite globali di prodotti in metallo di alta qualità. Aderendo alla ricerca della precisione, all'atteggiamento lavorativo rigoroso e all'impegno a lungo termine della famiglia, forniamo prodotti e servizi stabili e affidabili a clienti in tutto il mondo.
Sfruttando le robuste capacità di ricerca e sviluppo e di produzione della fabbrica, siamo specializzati in rivetti, bulloni, dadi, rondelle, perni, viti e varie parti personalizzate non standard ad alta resistenza. La nostra gamma di prodotti copre materiali tra cui acciaio inossidabile, acciaio legato, lega di alluminio, rame e leghe speciali, utilizzando processi come ricalcatura a freddo, forgiatura a caldo e lavorazione CNC. I nostri prodotti vengono esportati in oltre 25 paesi, servendo più di 200 clienti.
Chance & Union si impegna a connettere perfettamente il "Prodotto in Cina" con il mercato internazionale, fornendo ai clienti globali soluzioni di fissaggio complete, dalla ricerca e sviluppo alla produzione di massa attraverso tecnologia professionale e qualità eccezionale.
6. Domande frequenti (FAQ)
- Q1: Un dado con testa flangiata sostituisce completamente la necessità di una rondella temprata?
R: Nella maggior parte delle applicazioni sì, perché la flangia fornisce un'area di appoggio più ampia e distribuisce il carico in modo efficace. Tuttavia, per materiali molto teneri, fori asolati o laddove la superficie del giunto è irregolare, potrebbe essere comunque necessaria una rondella temprata per impedire l'inglobamento e garantire una distribuzione uniforme del carico. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) può consigliare la configurazione appropriata in base al design e al materiale del giunto specifico. - D2: Perché i dati sulla sollecitazione da contatto mostrano che un dado esagonale con una rondella funziona meglio di un dado con testa flangiata per alcune dimensioni?
R: I dati riflettono lo stress da contatto sulla superficie del cuscinetto. Una rondella temprata di dimensioni adeguate a volte può distribuire il carico in modo più efficace rispetto alla flangia di un dado, in particolare se la geometria della flangia non crea un contatto su tutta la superficie. In alcuni test è stato osservato che la rondella piatta standard, se utilizzata con un bullone, distribuisce la sollecitazione in modo più uniforme rispetto alla flangia. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) può fornire consigli specifici e dati di prodotto per la tua applicazione. - Q3: Qual è la principale differenza di prestazioni tra un dado con flangia seghettata e un dado con flangia liscia?
R: I dadi flangiati seghettati forniscono un'azione di bloccaggio meccanico mordendo la superficie di accoppiamento, che resiste all'allentamento in caso di vibrazioni. I dadi flangiati lisci distribuiscono il carico senza lasciare segni sulla superficie e vengono utilizzati laddove è necessario preservare la finitura superficiale. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) offre entrambi i tipi e può consigliare la scelta migliore per le vostre condizioni di assemblaggio.
Dado flangiato DIN 6923 rispetto a dado esagonale DIN 934 con rondella: in che modo il diametro della flangia e la tolleranza di eccentricità influiscono sul mantenimento del precarico tramite la sollecitazione di contatto e la resistenza di inserimento?
La selezione tra a Dado flangiato DIN 6923 e un dado esagonale DIN 934 con una rondella separata è una decisione fondamentale nella progettazione di giunti bullonati. Sebbene entrambe le configurazioni mirano a distribuire le sollecitazioni del cuscinetto e a resistere all’affondamento, le loro differenze geometriche e di tolleranza portano a differenze quantificabili nella distribuzione delle sollecitazioni da contatto e, di conseguenza, nel mantenimento del precarico. Questo articolo esamina come il diametro esterno della flangia (dw) e la tolleranza di eccentricità del dado DIN 6923 si traducono in comportamenti meccanici distinti.
1. Confronto dimensionale: dado flangiato DIN 6923 rispetto a dado esagonale DIN 934 con rondella
La flangia integrata del dado DIN 6923 fornisce una geometria della superficie di appoggio definita e coerente. Al contrario, il dado DIN 934 si basa su una rondella separata, introducendo tolleranze aggiuntive e variabilità di assemblaggio. La seguente tabella mette a confronto le dimensioni della superficie del cuscinetto della chiavetta per le dimensioni M10 e M16.
| Parametro | Dado flangiato DIN 6923 (M10) | Rondella dado esagonale DIN 934 (M10) | Dado flangiato DIN 6923 (M16) | Rondella dado esagonale DIN 934 (M16) |
|---|---|---|---|---|
| Diametro cuscinetto esterno (dw) min | 19,6 mm | ~18,0 mm (diametro esterno rondella) | 31,9 mm | ~30,0 mm (diametro esterno rondella) |
| Diametro cuscinetto interno (da) max | 10,8 mm | ~11,0 mm (ID rondella) | 17,3 mm | ~17,0 mm (ID rondella) |
| Zona portante | ~214mm² | ~160mm² | ~560mm² | ~480mm² |
| Tolleranza di eccentricità (da faccia a asse filettato) | Secondo ISO 4759-1 | La rondella aggiunge l'accumulo di tolleranza | Secondo ISO 4759-1 | La rondella aggiunge l'accumulo di tolleranza |
Fonte dati: dimensioni DIN 6923 di Westfield Fasteners.
2. Distribuzione dello stress da contatto: cosa mostra la ricerca
La ricerca sperimentale e FEM ha rivelato importanti caratteristiche della distribuzione della pressione dei cuscinetti sotto i dadi flangiati.
- Distribuzione radiale non uniforme: Esperimenti fotoelastici tridimensionali hanno dimostrato che la distribuzione della pressione sulla superficie di appoggio dei dadi a flangia esagonale non è uniforme. La pressione si concentra nella parte interna della flangia, mentre la pressione nella parte esterna si riduce quasi a zero. Ciò significa che l'area portante effettiva è inferiore a quanto suggerito dall'area dell'intera flangia.
- Distribuzione asimmetrica: La stessa ricerca dimostra che la distribuzione delle sollecitazioni nel giunto bullonato e la distribuzione della pressione sulla superficie di appoggio del dado flangiato sono assialmente asimmetriche, corrispondenti alla forma asimmetrica della parte filettata. Questa asimmetria contribuisce al meccanismo di allentamento.
- Effetti della geometria della flangia: L'analisi FEM elastoplastica ha confermato che lo spessore e l'angolo di inclinazione della flangia influenzano sostanzialmente sia la distribuzione delle sollecitazioni da contatto che l'ancoraggio permanente sulla superficie del cuscinetto. Una geometria della flangia ben progettata può mitigare la concentrazione dello stress sul bordo interno.
Per un dado esagonale standard con rondella, anche la pressione di contatto non è uniforme, ma la presenza di una rondella separata introduce variabili aggiuntive: la rondella potrebbe non essere perfettamente centrata e la sua deformazione sotto carico può influenzare il profilo di pressione.
3. Incorporamento e ritenzione del precarico
L'incasso, ovvero la deformazione plastica localizzata della superficie del cuscinetto sotto il dado o la rondella, è la causa principale della perdita di precarico dopo il serraggio.
- Dado flangiato DIN 6923: L'area portante più ampia del dado flangiato riduce lo stress da contatto per un dato precarico, riducendo così la profondità di inserimento. Tuttavia, poiché la pressione si concentra vicino al bordo interno della flangia, la riduzione della sollecitazione è inferiore a quanto suggerirebbe un semplice calcolo del rapporto tra le aree. L'uso di una flangia seghettata (con denti) può migliorare il bloccaggio mordendo la superficie di accoppiamento, ma ciò aumenta anche il danno superficiale e può ridurre la riutilizzabilità della connessione.
- Dado esagonale DIN 934 con rondella: Una rondella temprata adeguatamente specificata può aumentare il carico sul giunto del 30-50% rispetto all'assenza di rondella, prevenendo l'annegamento e distribuendo il carico in modo più uniforme. Tuttavia, l'efficacia dipende dalla durezza, dallo spessore e dall'allineamento della rondella. Una rondella troppo sottile non distribuirà il carico sul suo diametro esterno, annullando parte del vantaggio.
4. Prospettiva della produzione e della qualità
La geometria coerente della flangia e le tolleranze di produzione controllate sono essenziali per ottenere i vantaggi della distribuzione del carico dei dadi con testa flangiata. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) è un'impresa a conduzione familiare sotto SEA Monies Metal Co., Ltd., che eredita 20 anni di esperienza familiare e patrimonio di qualità nella produzione di metalli. Facendo affidamento sulla forte capacità produttiva e sui vantaggi della catena di fornitura di Shengzhao Metal, siamo specializzati nella ricerca e sviluppo, nella produzione e nelle vendite globali di prodotti in metallo di alta qualità. Aderendo alla ricerca della precisione, all'atteggiamento lavorativo rigoroso e all'impegno a lungo termine della famiglia, forniamo prodotti e servizi stabili e affidabili a clienti in tutto il mondo.
Sfruttando le robuste capacità di ricerca e sviluppo e di produzione della fabbrica, siamo specializzati in rivetti, bulloni, dadi, rondelle, perni, viti e varie parti personalizzate non standard ad alta resistenza. La nostra gamma di prodotti copre materiali tra cui acciaio inossidabile, acciaio legato, lega di alluminio, rame e leghe speciali, utilizzando processi come ricalcatura a freddo, forgiatura a caldo e lavorazione CNC. I nostri prodotti vengono esportati in oltre 25 paesi, servendo più di 200 clienti.
Chance & Union si impegna a connettere perfettamente il "Prodotto in Cina" con il mercato internazionale, fornendo ai clienti globali soluzioni di fissaggio complete, dalla ricerca e sviluppo alla produzione di massa attraverso tecnologia professionale e qualità eccezionale.
5. Frequently Asked Questions (FAQ)
- Q1: Does a DIN 6923 flange nut completely replace the need for a hardened washer?
A: Yes, in most applications. The integral flange provides a larger bearing surface and distributes the load effectively. However, for very soft materials, slotted holes, or where the joint surface is irregular, a hardened washer may still be necessary to prevent embedding and ensure uniform load distribution. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) può consigliare la configurazione appropriata in base al design e al materiale del giunto specifico. - Q2: Why is the contact stress under a flange nut not uniformly distributed across the entire flange?
A: Photoelastic experiments have shown that pressure concentrates at the inner part of the flange, while the pressure at the outer part is reduced to near zero . This is due to the stiffness of the nut body and the geometry of the flange. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ensures precise flange geometry to optimize load distribution. - Q3: What is the effect of flange slope angle on preload retention?
A: Elasto-plastic FEM analysis has shown that the flange slope angle substantially influences both contact stress distribution and permanent set at the bearing surface . An optimized flange slope angle helps to distribute the load more uniformly, reducing stress concentrations and the associated embedding that causes preload loss. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide guidance on optimal flange geometry for your specific application.
